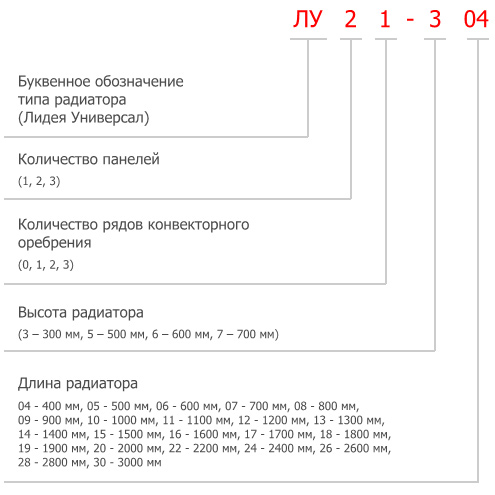

Основные технические характеристики. Маркировка

Версия для печати

Виды	ЛУ, ЛК 10 – 1 панель ЛУ, ЛК 11 – 1 панель, 1 конвектор, решетка, боковины ЛУ, ЛК-20 – 2 панели, решетка, боковины ЛУ, ЛК-21 – 2 панели, 1 конвектор, решетка, боковины ЛУ, ЛК-22 – 2 панели, 2 конвектора, решетка, боковины ЛУ, ЛК-30 – 3 панели, решетка, боковины ЛУ, ЛК-33 – 3 панели, 3 конвектора, решетка, боковины
Длина	от 400 до 3000 мм
Высота	300, 500, 600, 700 мм
Рабочее давление	до 0,86 МПа
Проверочное давление	1,3 МПа
Стандарты присоединения	«Лидея Компакт» - 4 присоединительных патрубка с внутренней резьбой G 1/2 «Лидея Универсал» - 4 боковых и 2 нижних присоединительных патрубка с внутренней резьбой G 1/2.
Материал панели	Сталь холодного проката, соответствует EN 10131, толщина 1,2 мм
Материал конвектора	Сталь холодного проката, соответствует EN 10131, толщина 0,4 мм
Обработка поверхности	Обезжиривание, травление, фосфатирование, пассивация, погружение в водорастовримый грунт, нанесение порошковой эмали методом пневмоэлектрического напыления, обжиг при температуре 200-220 °С соответствует DIN 55 900.
Цвет покрытия	Белый (RAL 9016)
Гарантия	3 года

Лидея Компакт – отопительные приборы с четырьмя боковыми присоединительными патрубками.

Лидея Универсал – отопительные приборы со встроенными терморегулирующим клапаном и дополнительными нижними присоединительными патрубками с правой или левой стороны (правое или левое исполнение) для донной подводки теплоносителя (всего 6 патрубков – 4 боковых и 2 донных).

Внимание

Воздушный клапан устанавливать только на верхнем присоединительном отверстии!;
Не допускается оставлять радиатор без воды на длительный период времени (суммарно не более 15 дней в течение года);
В случае установки радиатора с кранами на подводках - во избежание гидравлического удара не рекомендуется резкое открывание кранов;
Рекомендуется использовать радиатор для систем с теплоносителем, соответствующим следующим характеристикам:

- Свободная угольная кислота - 0
- Водородный показатель рН - 8,3…9
- Содержание кислорода - не более 0,02 мг/кг.
- Общая жесткость - не более 7 мг-экв./кг.
- Соединения железа - не более 0,5 мг/л

Расчет теплового потока радиаторов «Лидея» при температурном напоре, отличном от 70°С (как приведен в таблицах на стр. 1, 2, 3, 4, 5), производится с помощью коэффициентов пересчета из таблицы 1.

Пример: Температура воды на входе в радиатор 75°С, на выходе – 61 °С, расчетная температура воздуха в помещении 22°С. Температурный напор составит (75 + 61)/2 - 22 = 44 °С, а коэффициент пересчета 0,55. Следовательно, радиатор с номинальным тепловым потоком 1000 Вт при работе в данных условиях обеспечит тепловой поток 550 Вт.

Таблица 1 – Коэффициенты пересчета

ΔТ, °С	0	2	4	6	8
30	0,33	0,36	0,39	0,42	0,45
40	0,48	0,51	0,55	0,58	0,61
50	0,65	0,68	0,71	0,75	0,78
60	0,82	0,85	0,89	0,93	0,96
70	1,00	1,04	1,08	1,11	1,15
